サブミクロンレベルの鉄粉をろ過可能なマグネットフィルター。圧力低下ゼロで経済的、メンテナンスも簡単。
高温・高圧対応タイプもあり、プレフィルターとしてコスト削減に貢献します。
・鉄粉粒子ならサブミクロンのろ過が可能です
・磁回路デザインにより圧力低下がありません
・消耗品がゼロでフィルターに比べ経済的です
・流体ろ過状況を目視、確認ができます（標準タイプ）
・メンテナンスが不要（コンタミ・鉄粉はクリーニングする必要がありますが、他社製品に比べると、クリーニングが非常に簡単に出来ます。）
・コンパクト設計
・大量のろ過容量（鉄粉が９００g、１８００g、３８００gの３タイプ。
・ろ材を利用したメインフィルターの前にマグネットフィルターを設置することで、フィルター代コストの削減が可能です（プレフィルターとしての利用）
・特殊溶剤、高温・高圧ラインにマイクロマグのアルミニウムタイプ、ステンレスタイプをご用意
・更に大きい６０００gのタイプの別製品（フィルトラマグ）もご用意しております。
・異種凝固作用により研磨材及び、磁石に引きつけられない粒子（ex.アルミニウム）も多少除去が可能です（磁力の強いフィルトラマグのみ）
ハウジング部分－スチレンアクリロニトリル
台座部分－陽極酸化処理済みのアルミニウム
マグネット－ネオジウム（ネオジム）
Oリング－ニトリル（オプションでバイトン製）
※マグネット集積容積は最大値となりますが、固形物の種類により変わってきます。また、能力を最大限発揮するために、定期的なメンテナンスを推奨します。
※それぞれの型式について、より広範囲な液体でも利用できるアルミニウムタイプ・ステンレスタイプがございます。
※コンタミ（鉄粉）の除去作業が一切不要な完全自動マグネットフィルターのオートマグ（別ページ）がございます。

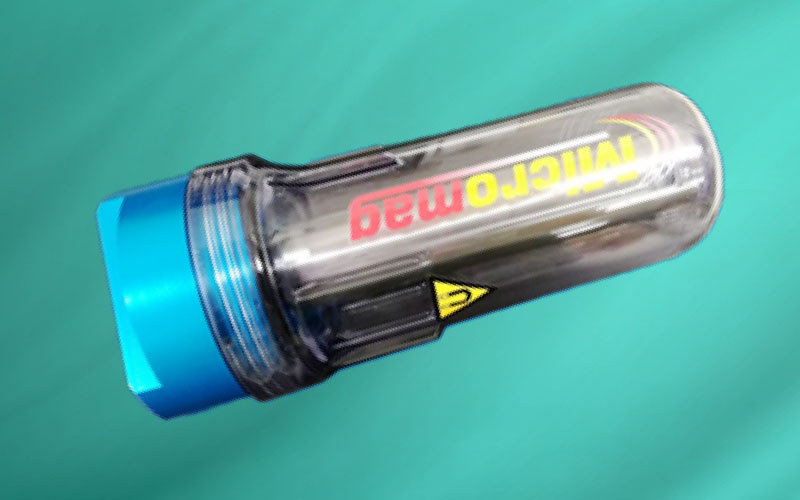

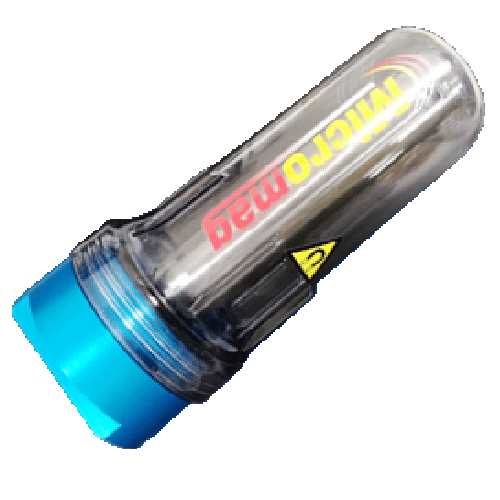

標準タイプ
ＭＭ１０磁石コアに鉄粉が吸着した状態
| 型式 | 入口 出口 サイズ （BSP） |
径 mm |
高さ mm |
最高圧 Bar |
最高 温度 ℃ |
最高 流量 min |
マグネット 集積容量g |
|
| 標準 タイプ |
MM5 | 1″ | 80 | 125 | 12 | 50 | 70L | 900 |
| MM10 | 1″ | 90 | 250 | 100L | 1,800 | |||
| MM20 | 1-1/2″ | 90 | 500 | 150L | 3,800 | |||
| アルミニウム タイプ |
MM5 HP50 |
1″ | 138 | 247 | 50 | 140 | 70L | 900 |
| MM10 HP50 |
1″ | 138 | 365 | 100L | 1,800 | |||
| MM20 HP50 |
1-1/2″ | 138 | 625 | 150L | 3,800 | |||
| ステンレ スタイプ |
MM5 HP80 |
1″ | 138 | 247 | 80 | 140 | 70L | 900 |
| MM10 HP80 |
1″ | 138 | 365 | 100L | 1,800 | |||
| MM20 HP80 |
1-1/2″ | 138 | 625 | 150L | 3,800 | |||
鉄粉を含んだ流体はマグネットフィルターの流入口から入り、ユニークなテーパ放射状流体路により分散されます。これらの流体路が流体のスピードを穏やかにします。流体はネオジウム磁石コアの外側を流れます。ここで粒子が集積され優れたろ過効果をもたらします。
更に粒子が付着すると磁束路形状が鉄粉集積をコントロールします。鉄粉集積に関わらず、流体は空いている流路を流れますので、この磁束回路はろ過をブロックすることはありません。（粒子が付着し効率が落ちた場合には粒子の除去が必要です）ろ過された流路は、マグネットフィルターの磁気コアの戻り口から入り、中心部を上がり流出口から出ます。
マグネットフィルター、マイクロマグは容器が透明ですので、鉄粉が詰まりが目視可能です。また、ふたを回すだけで、簡単に容器が外れるので、鉄粉等の固形物除去も非常に簡単な仕組みになっております。
